Устройство свайного основания под каркасный дом начинается с оценки грунтов и определения несущей способности свай

Каркасные дома отличаются небольшой массой, поэтому для них часто выбирают свайные фундаменты, которые минимизируют объем земляных работ и подходят для участков с высоким уровнем грунтовых вод или слабонесущими грунтами. В первом абзаце важно отметить, что подробные рекомендации по подбору материалов и расчетам доступны на svaibazis.ru. Согласно своду правил СП 24.13330.2011 «Свайные фундаменты», свайные конструкции передают нагрузки на более плотные слои грунта, расположенные на глубине.

Определение и классификация свайных фундаментов

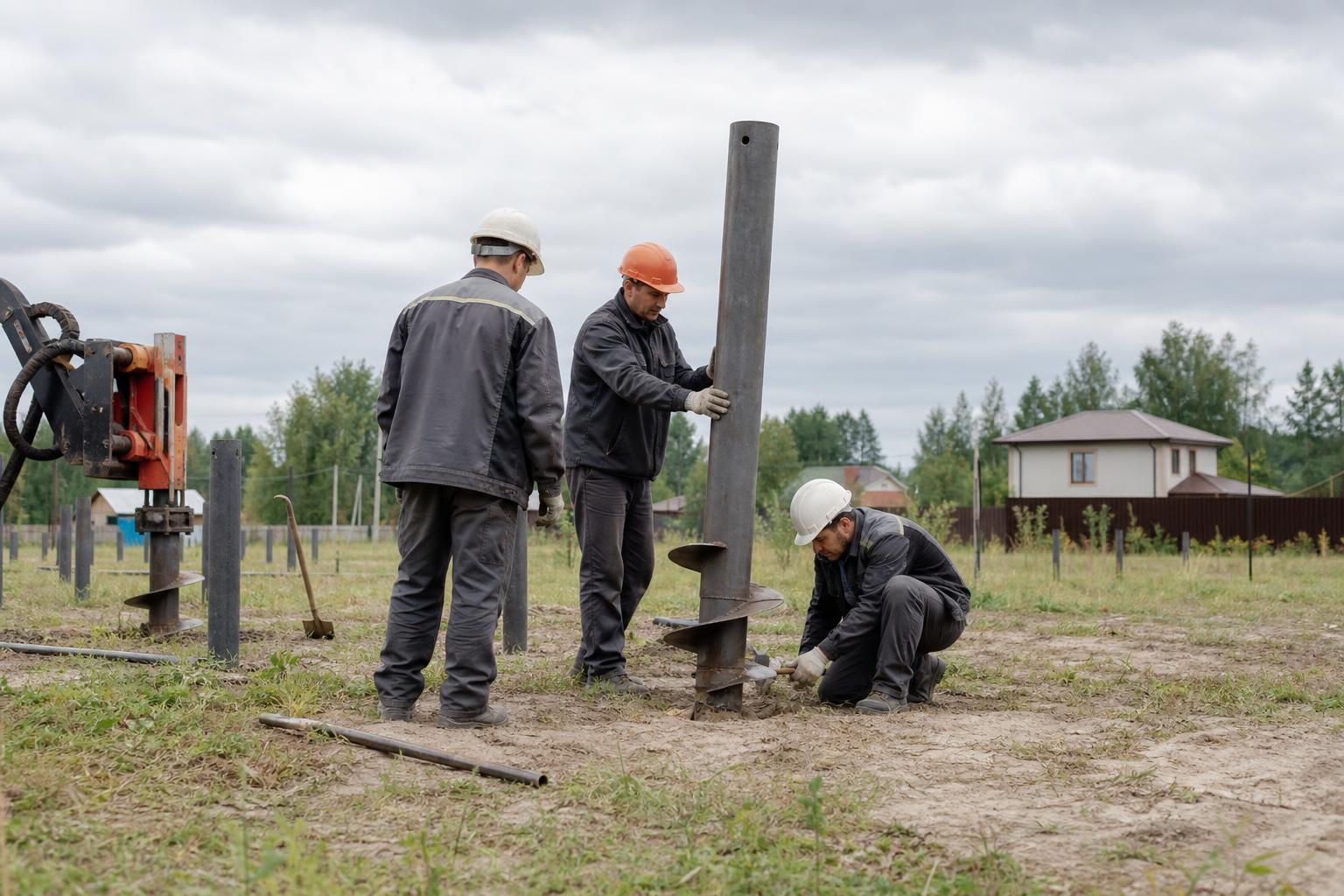

Свайный фундамент представляет собой систему вертикальных или наклонных элементов (свай), заглубленных в грунт и объединенных ростверком. Свая — это стержень, который воспринимает сжимающие, выдергивающие или горизонтальные нагрузки и передает их на грунт через боковую поверхность и нижний конец. В российском строительстве применяют несколько типов свай: забивные железобетонные, буронабивные, винтовые стальные и составные. Выбор зависит от геологических условий участка, глубины промерзания грунта и расчетной нагрузки от здания. Монтаж винтовых свай на участке с неровным рельефом. Для каркасных домов чаще всего используют винтовые сваи диаметром 89–108 мм и длиной 2–3 метра. Такие элементы вкручивают вручную или с помощью малогабаритной техники, что позволяет выполнять работы без привлечения тяжелой строительной техники. Буронабивные сваи требуют бурения скважин и последующего бетонирования, что увеличивает трудоемкость на этапе устройства.

Несущая способность сваи определяется по результатам статических или динамических испытаний либо расчетом по формулам СП 24.13330.2011 с учетом характеристик грунта.

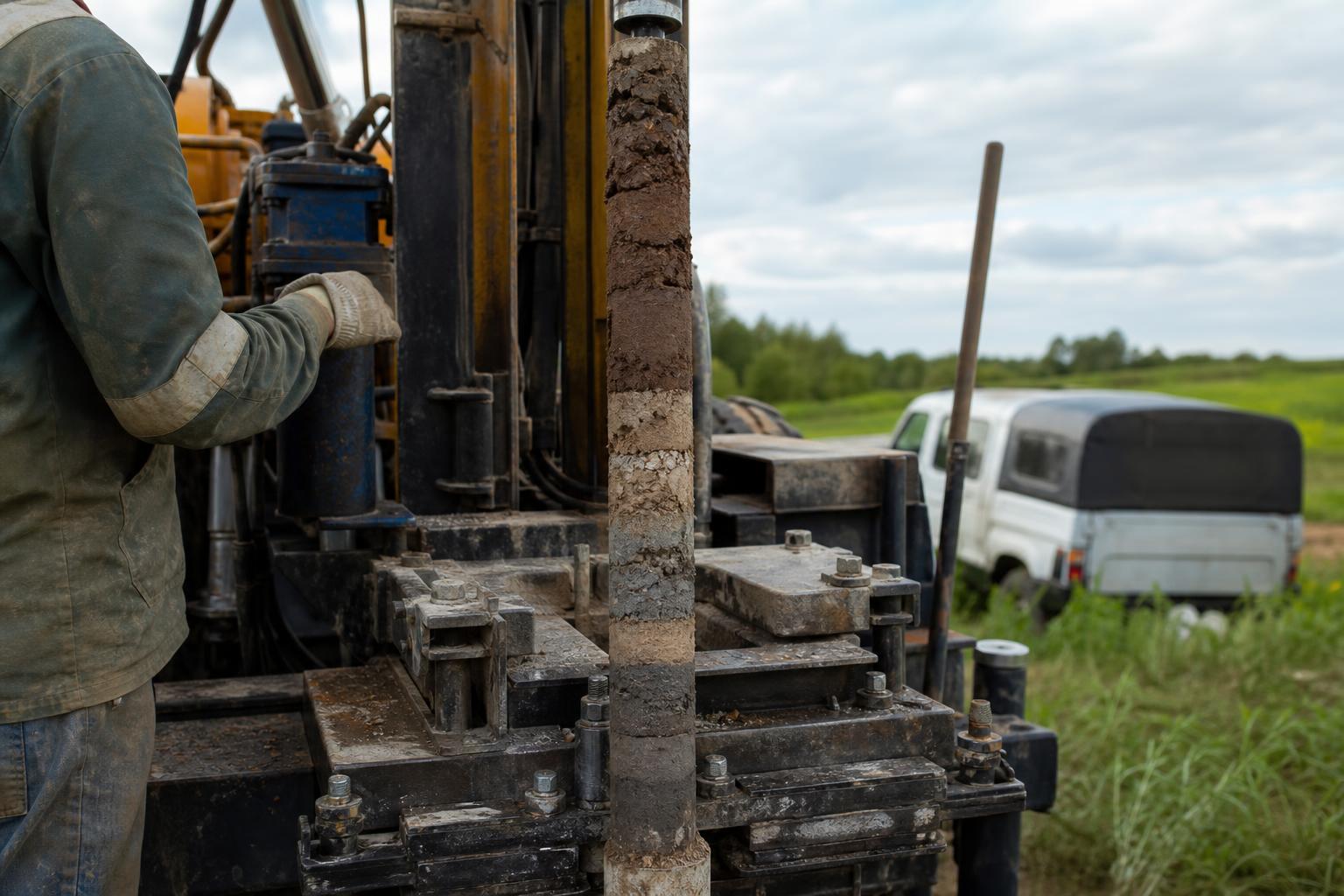

Перед началом работ необходимо провести инженерно-геологические изыскания. В России такие исследования выполняют аккредитованные лаборатории, которые определяют тип грунта, его плотность, влажность и глубину залегания несущего слоя. Без этих данных расчет фундамента остается приблизительным и может привести к неравномерным осадкам.

Преимущества свайных конструкций для каркасных зданий

• Минимальный объем выемки грунта по сравнению с ленточным или плитным фундаментом.
• Возможность монтажа на склонах и в условиях высокого уровня грунтовых вод.
• Сокращение сроков устройства основания до 3–7 дней при использовании винтовых свай.
• Снижение стоимости работ при слабых поверхностных грунтах.

Ограничением служит невозможность устройства подвала без дополнительных мероприятий по гидроизоляции и утеплению. Кроме того, при высоких горизонтальных нагрузках (сильный ветер, сейсмика) требуется расчет на устойчивость и, при необходимости, устройство наклонных свай.

Расчет нагрузок и подбор типа свай

Перед началом монтажа необходимо определить суммарную нагрузку от каркасного дома. Постоянные нагрузки включают массу стен, перекрытий, кровли и отделки. Временные нагрузки состоят из снеговой и эксплуатационной составляющих. Согласно СП 20.13330.2016 «Нагрузки и воздействия», для жилых зданий нормативная снеговая нагрузка зависит от района строительства и составляет от 1,0 до 3,5 к Па. Для типового каркасного дома площадью 100 квадратных метров суммарная нагрузка на фундамент обычно находится в пределах 150–250 к Н. Несущая способность одной сваи рассчитывается по формуле, приведенной в СП 24.13330.2011. Учитываются сопротивление грунта под нижним концом сваи и по боковой поверхности. Для винтовых свай диаметром 108 мм в суглинистых грунтах средняя несущая способность составляет 40–70 к Н на сваю. Точное значение получают после инженерно-геологических изысканий или пробного завинчивания. Проведение инженерно-геологических изысканий на дачном участке. Выбор диаметра и длины свай зависит от результатов расчета. Для легких каркасных построек достаточно свай диаметром 89 мм при длине 2,5–3,5 метра. При наличии торфяных или илистых прослоек длину увеличивают до достижения несущего слоя. Количество свай определяют делением общей нагрузки на несущую способность одной сваи с коэффициентом запаса 1,2–1,4.

При отсутствии данных изысканий рекомендуется принимать минимальные значения несущей способности и увеличивать количество свай на 20–30 процентов.

Сравнение типов свай для каркасных домов

Для самостоятельного устройства чаще выбирают винтовые сваи. Они не требуют тяжелой техники и позволяют контролировать глубину погружения по моменту завинчивания. Перед покупкой проверяют толщину стенки трубы (не менее 3,5 мм) и качество антикоррозионного покрытия.

Предпосылки и требования к монтажу

Работы начинают после получения разрешения на строительство и утверждения проекта фундамента. Участок очищают от растительности и мусора. Размечают оси здания с помощью теодолита или лазерного уровня и колышков. Точность разметки проверяют по диагоналям: расхождение не должно превышать 10 мм на 10 метров длины.

1. Провести инженерно-геологические изыскания или пробное завинчивание на 3–5 точках.
2. Определить глубину промерзания грунта по карте районирования для конкретного региона.
3. Рассчитать количество и параметры свай с учетом запаса по несущей способности.
4. Подготовить инструмент: уровень, рулетку, лом, рычаги для завинчивания или мотобур.
5. Обработать сваи антикоррозионным составом в зоне переменного увлажнения.

При выполнении работ зимой грунт оттаивают на глубину не менее 0,5 метра или используют специальные присадки для бетона. В условиях вечной мерзлоты применяют специальные технологии, описанные в СП 25.13330.2012.

Отклонение оси сваи от вертикали не должно превышать 2 градусов, а смещение верхнего среза от проектного положения — 50 мм.

Типичные ошибки при подборе включают недооценку снеговой нагрузки в северных районах и игнорирование горизонтальных составляющих. Чтобы избежать неравномерных осадок, сваи размещают под несущими стенами и в узлах пересечения балок перекрытия. Дополнительные сваи устанавливают под печь или камин, если их масса превышает 5 к Н.

Монтаж винтовых свай под каркасный дом

После завершения расчета и подготовки участка приступают к непосредственному монтажу. Работы выполняют в сухую погоду или при положительных температурах воздуха. При отрицательных температурах грунт предварительно оттаивают на глубину не менее 30 см. Разметку осей здания переносят на местность с помощью рулетки и колышков. Точки установки свай отмечают с точностью до 5 см.

1. В точке установки сваи выкапывают приямок глубиной 20–30 см для облегчения начального вхождения лопасти.
2. Сваю устанавливают вертикально и начинают завинчивание вручную с помощью двух рычагов длиной не менее 2 м или с применением мотобура.
3. Контролируют вертикальность сваи на каждом обороте с помощью строительного уровня или отвеса.
4. Продолжают завинчивание до достижения проектной глубины или момента сопротивления не менее 2000 Н·м.
5. После установки всех свай срезают верхние части труб по единому уровню с помощью болгарки.
6. Заполняют внутреннюю полость сваи цементно-песчаным раствором марки не ниже М300 для повышения жесткости и защиты от коррозии.

При завинчивании следят за тем, чтобы свая не отклонялась от вертикали более чем на 2 градуса. Если свая встречает препятствие, ее извлекают, очищают лопасть и повторяют попытку в соседней точке. Среднее время установки одной сваи длиной 3 м составляет 15–25 минут при ручном способе.

Момент завинчивания служит косвенным показателем несущей способности сваи: каждые 500 Н·м дополнительно соответствуют примерно 10 кН прироста несущей способности в суглинистых грунтах.

Чек-лист проверки качества монтажа свай

• Все сваи установлены на проектную глубину или с требуемым моментом завинчивания.
• Отклонение верхних срезов от горизонтальной плоскости не превышает 5 мм на 3 м длины.
• Вертикальность каждой сваи проверена и соответствует допуску 2 градуса.
• Внутренние полости заполнены раствором без пустот.
• Антикоррозионное покрытие не повреждено в зоне заглубления.
• Расстояние между сваями соответствует проекту с допуском ±50 мм.

Устройство ростверка и обвязки

После монтажа свай приступают к устройству ростверка, который объединяет сваи в единую конструкцию и распределяет нагрузку от стен. Для каркасных домов чаще всего применяют металлический или деревянный ростверк. Металлический вариант выполняют из швеллера или двутавра, приваренного к оголовкам свай. Деревянный ростверк изготавливают из бруса сечением 150×150 мм или 200×200 мм, обработанного антисептиком. При устройстве металлического ростверка швеллер укладывают на оголовки и приваривают по контуру. Сварные швы обрабатывают антикоррозионным составом. Деревянный брус крепят к оголовкам через гидроизоляционную прокладку из рубероида или битумной мастики. Крепление выполняют анкерными болтами диаметром 12–16 мм.

Ростверк должен обеспечивать жесткость конструкции в горизонтальной плоскости и воспринимать возможные горизонтальные нагрузки от ветра и температурных деформаций.

В местах пересечения балок ростверка устраивают узлы жесткости. При высоте ростверка более 300 мм над уровнем земли пространство под домом закрывают цоколем из сайдинга или кирпича с вентиляционными отверстиями. Вентиляция необходима для предотвращения накопления влаги и развития коррозии.

Типичные ошибки при самостоятельном устройстве свайного фундамента

Одна из распространенных ошибок — недостаточная глубина погружения свай, когда лопасти не достигают несущего слоя. В результате происходит неравномерная осадка здания в первый год эксплуатации. Чтобы избежать этого, всегда выполняют пробное завинчивание на нескольких точках участка. Другая ошибка — отсутствие антикоррозионной обработки свай в зоне переменного уровня грунтовых вод. В условиях российского климата с сезонными колебаниями влажности это приводит к ускоренному разрушению металла. Рекомендуется наносить эпоксидное или полиуретановое покрытие толщиной не менее 200 мкм.

При установке свай в зимний период без оттаивания грунта момент завинчивания может быть завышен из-за мерзлоты, что приводит к ошибочной оценке несущей способности.

Неправильная разметка осей здания вызывает перекосы при монтаже стен и перекрытий. Для контроля используют лазерный уровень и проверяют диагонали прямоугольника. При обнаружении отклонений сваи переставляют до начала обвязки. Для наглядного представления распределения нагрузок по типам свай в практике дачного строительства приведена диаграмма.

Долговечность свайного фундамента и рекомендации по эксплуатации

Срок службы правильно смонтированного свайного фундамента под каркасный дом достигает пятидесяти лет и более при соблюдении всех технологических требований. Основным фактором долговечности выступает защита металла от коррозии в агрессивной среде грунта и переменного уровня влаги. После завершения монтажа рекомендуется ежегодно осматривать видимые части свай и ростверка на предмет повреждений покрытия или деформаций. В процессе эксплуатации необходимо контролировать состояние цокольной зашивки и вентиляционных отверстий. Засорение продухов приводит к повышению влажности под домом и ускорению коррозионных процессов. При обнаружении следов ржавчины на оголовках проводят дополнительную обработку антикоррозионными составами. В регионах с высокой сейсмической активностью или на склонах проводят периодические геодезические замеры осадок. При правильном устройстве ростверка и своевременном устранении мелких дефектов фундамент сохраняет несущую способность на протяжении всего срока эксплуатации здания. Рекомендуется вести журнал осмотров с фиксацией даты и выявленных замечаний.

Резюме

В статье рассмотрены все этапы устройства свайного фундамента под каркасный дом: от расчета и подготовки участка до монтажа винтовых свай, устройства ростверка, обеспечения долговечности и ответов на частые вопросы. Правильный подход к каждому этапу позволяет создать надежное основание, которое прослужит десятилетия. Для достижения лучших результатов рекомендуется проводить регулярные осмотры фундамента, контролировать состояние покрытий и вентиляции, а также своевременно устранять выявленные дефекты. Начните с детального изучения грунта на участке и составления проекта, чтобы уверенно приступить к работам и обеспечить дому прочный фундамент на долгие годы.
